Устройство подавления импульсных помех

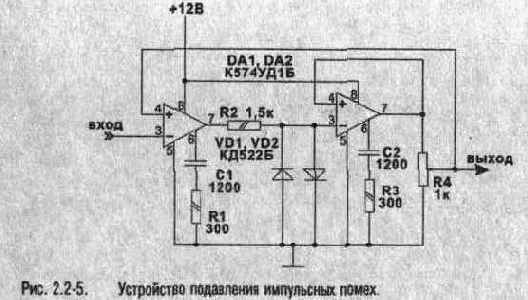

На рис. 2.2-5 приведена принципиальная схема симметричного ограничителя, осуществляющего ограничение кратковременных импульсных помех. Полоса пропускания до 100 кГц. При частоте полезного сигнала 3 кГц, уровень импульсной помехи, превышающем уровень сигнала в 300-500 раз и длительности помехи 20-30 мкс, схема снижает уровень помехи на 30-40 дБ.
