Умножители напряжения


При разработке высоковольтных схем большое значение на простоту и качество работы устройства оказывает выбранная схема преобразования. Ниже приведено несколько схем умножителей напряжения для применения в самых разнообразных устройствах.

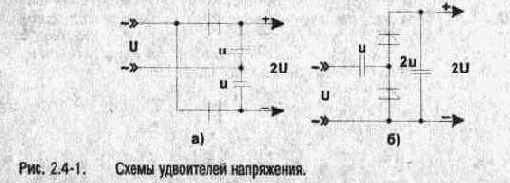

На рис. 2.4-1 представлены схемы удвоителей напряжения. Емкости во всех удвоителях выбирают одинаковыми. Рабочее напряжение конденсаторов должно с запасом перекрывать показанное на схемах. Соответствующим образом необходимо выбирать и диоды. Чем больше ток необходимый в нагрузке, тем большую емкость должны иметь конденсаторы. Естественно, что при повышении напряжения с помощью диодно-емкостных умножителей ток нагрузки пропорционально снижается.

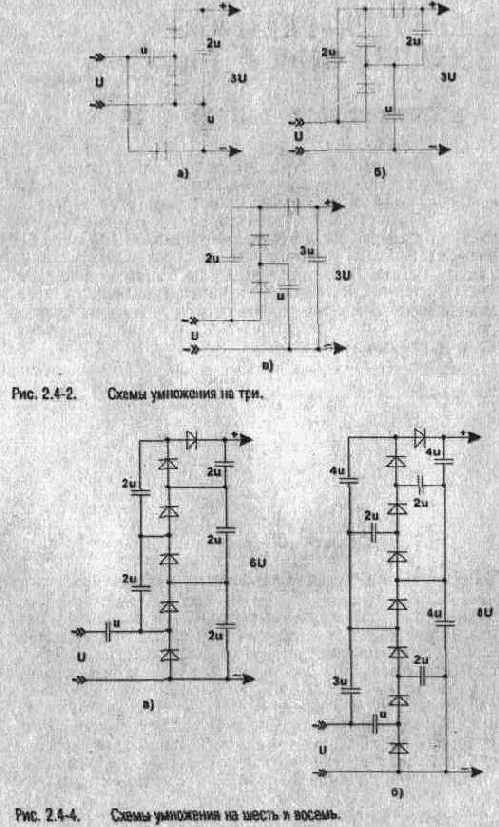

Аналогичным образом, производится умножение в три и более раза.

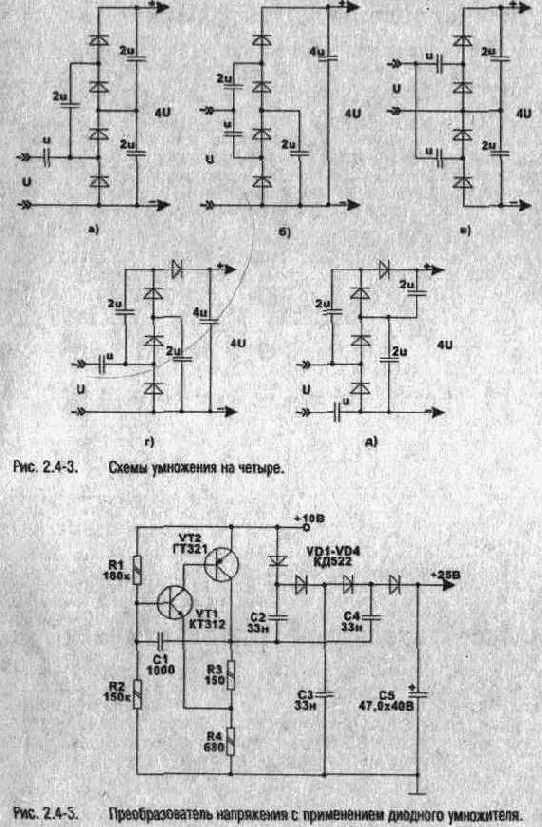

Приводимые здесь схемы умножителей могут использоваться в преобразователях напряжение-напряжение. Для примера, приведена схема применения диодного умножителя на 2 (рис. 2.4-5).

Преобразователь (рис. 2.4-5) состоит из генератора, собранного на транзисторах VT1,VT2 и диодно-конденсаторного умножителя. Частота генератора определяется С 1 и резисторами Rl, R2. Выходной сигнал генератора проходит умножающую цепочку и заряжает конденсатор С5. Умножитель рассчитан на выходной ток до 10 мА. Для увеличения тока нагрузки необходимо поставить эмитгерный повторитель после генератора и увеличить емкости конденсаторов С2-С4.
