Малошумящий предварительный усилитель с высоким входным сопротивлением

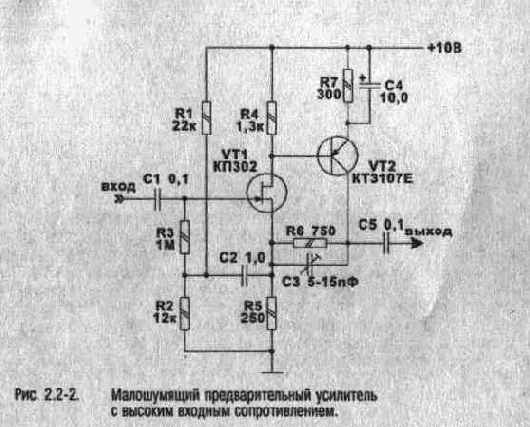

На входе усилителя на рис. 2.2-2 применен полевой транзистор в схеме с ОИ. Второй каскад выполнен на биполярном транзисторе по схеме с ОЭ. В усилителе две петли ООС. С коллектора транзистора VT2 через цепочку R6, СЗ сигнал обратной связи подается в исток полевого транзистора, а с истока через конденсатор С2 и резистор R3 на затвор VT1. Наличие второй ООС позволяет увеличить входное сопротивление усилителя до десятков мегаом и снизить входную емкость.

Коэффициент усиления может быть установлен от 1 до 100, при этом изменяется также полоса пропускания. Для коэффициента усилиния равного 4 полоса пропускания лежит в пределах 100Гц-40 МГц. Входное сопротивление 30 МОм, максимальное выходное напряжение 1,5 В.
