Блокиратор на тиристорах

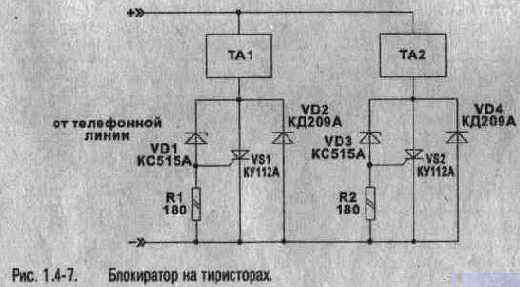

Еще один вариант блокиратора параллельного телефона 1х2 приведен на рис. 1.4-7. Когда абонент первого аппарата снимает трубку, к аноду тиристора VS 1 прикладывается напряжение линии 60 В. На управляющем электроде тиристора напряжение меньше


на величину падения напряжения на стабилитроне VD 1. Тиристор открывается, и ТА 1 подключается к линии. Если после этого второй абонент снимет трубку, к тиристору VS2 будет приложено остаточное напряжение линии 5-15 В, которое меньше напряжения открывания стабилитрона VD3, и, соответственно, тиристор VS2 остается запертым. ТА2 будет отключен до тех пор. пока первый абонент не положит трубку на рычаг аппарата. Диоды VD2 и VD4 предназначены для пропускания отрицательного полупериода переменного напряжения индукторного вызова. Недостаток схемы заключается в следующем: снятие трубки на одном из аппаратов в то время, когда по второму производится набор номера, приводит к помехам набору (происходит перекоммутация телефонов). Недостаток компенсируется простотой схемного решения и возможностью размещения элементов схемы в телефонной розетке.
