Топология ПЛИС

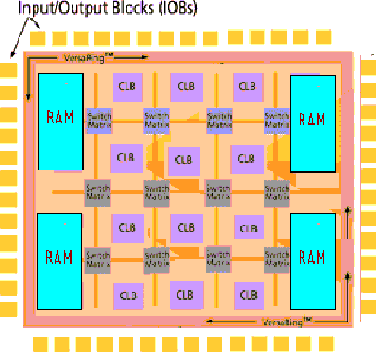

На площади кристалла ПЛИС размещены матрица конфигурируемых логических блоков (КЛБ или CLB), матрица отрезков линий межсоединений, покрытых матрицами из полевых транзисторов - перемычек. По краям кристалла размешены блоки настраиваемых ОЗУ - BlockRAM. По периметру кристалла размещены блоки ввода-вывода сигналов (IOBs), а также периферийный канал линий межсоединений, называемый Versaring, предназначеный для соединения КЛБ с произвольным IOB линией связи с малой задержкой.
