Система синхронизации

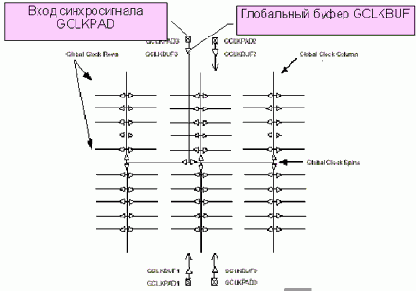

Одним из принципов разработки проектов для ПЛИС является принцип однотактной синхронизации, согласно которому все триггеры в блоке срабатывают одновременно по одному сигналу синхросерии. Для его реализации в ПЛИС синхросигналы распространяются по быстродействующей древоообразной сети, которая обеспечивает почти одновременных приход фронта синхроимпульса на синхровходы всех триггеров.

Для надежного функционирования ПЛИС синхросигнал должен подаваться через вывод GCLKPAD и попадать в сеть синхросерии через буфер GCLKBUF. В ПЛИС предусмотрено 4 вывода GCLKPAD, размещенных на противоположных сторонах ее корпуса. Синхросигнал может вырабатываться и внутри ПЛИС, но в этом случае его следует завести в сеть синхросерии через глобальный буфер BUFG.

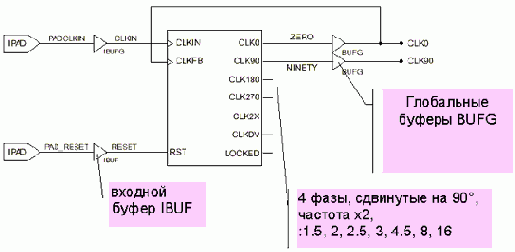

С помощью спроектированного синхронного автомата, сконфигурированного в ПЛИС, можно изменять частоту и фазу синхросерии. Но в этом случае ее временные параметры будут недостаточно стабильными и поэтому такой подход обычно не применяется. Для надежного регулирования частоты синхросерии в ПЛИС включают делители частоты синхросерии с автоподстройкой - блоки CLKDLL. На рис. показана типичная схема его включения. Блок CLKDLL обеспечивает умножение частоты синхросерии в 2 раза, сдвиг ее фазы на 90, 180 и 270 градусов, деление на 1.5, 2, 2.5, 3, 4.5, 8 и 16.
