Мультиплексоры в ПЛИС

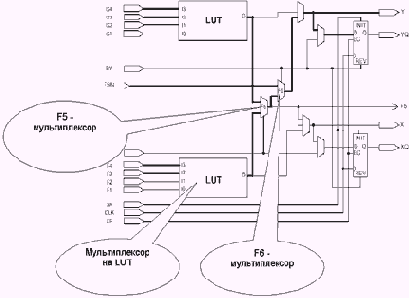

Большую долю оборудования в ВС занимают мультиплексоры. С помощью ЛТ можно реализовать двухвходовой мультиплексор. Для эффективной реализации 4-х и более - входовых мультиплексоров в КЛБ имеются схемы мультиплексоров F5 и F6, которые играют роль верхних уровней древовидного мультиплексора. Также они используются для построения функции 5-входовой (F5) и 6-входовой (F6) логики.
